Замена экрана Samsung Galaxy M51

Если рама вашего Samsung Galaxy M51 деформирована, важно заменить ее, чтобы убедиться, что новый экран будет правильно установлен и не будет поврежден из-за неравномерного давления. Перед разборкой телефона разрядите аккумулятор ниже 25 %. Батарея может загореться и / или взорваться при случайном протыкании, но вероятность этого намного ниже, если она разряжена. Прежде чем приступить к работе, убедитесь, что у вас есть нужная деталь. Вам понадобится сменный клей, чтобы повторно прикрепить компоненты при повторной сборке устройства.

Шаг 1

Вставьте инструмент для извлечения SIM-карты в небольшое отверстие лотка для SIM-карты на левом краю телефона. Сильно нажмите, чтобы выдвинуть лоток. Снимите лоток для SIM-карты. При повторной установке карточек убедитесь, что они правильно сориентированы в лотке.

Шаг 2

Перед началом этой процедуры полностью выключите телефон. Подготовьте iOpener и приложите его к задней крышке как минимум на две минуты. Также можно использовать фен, тепловой пистолет или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон - дисплей и внутренняя батарея чувствительны к тепловому повреждению.

Шаг 3

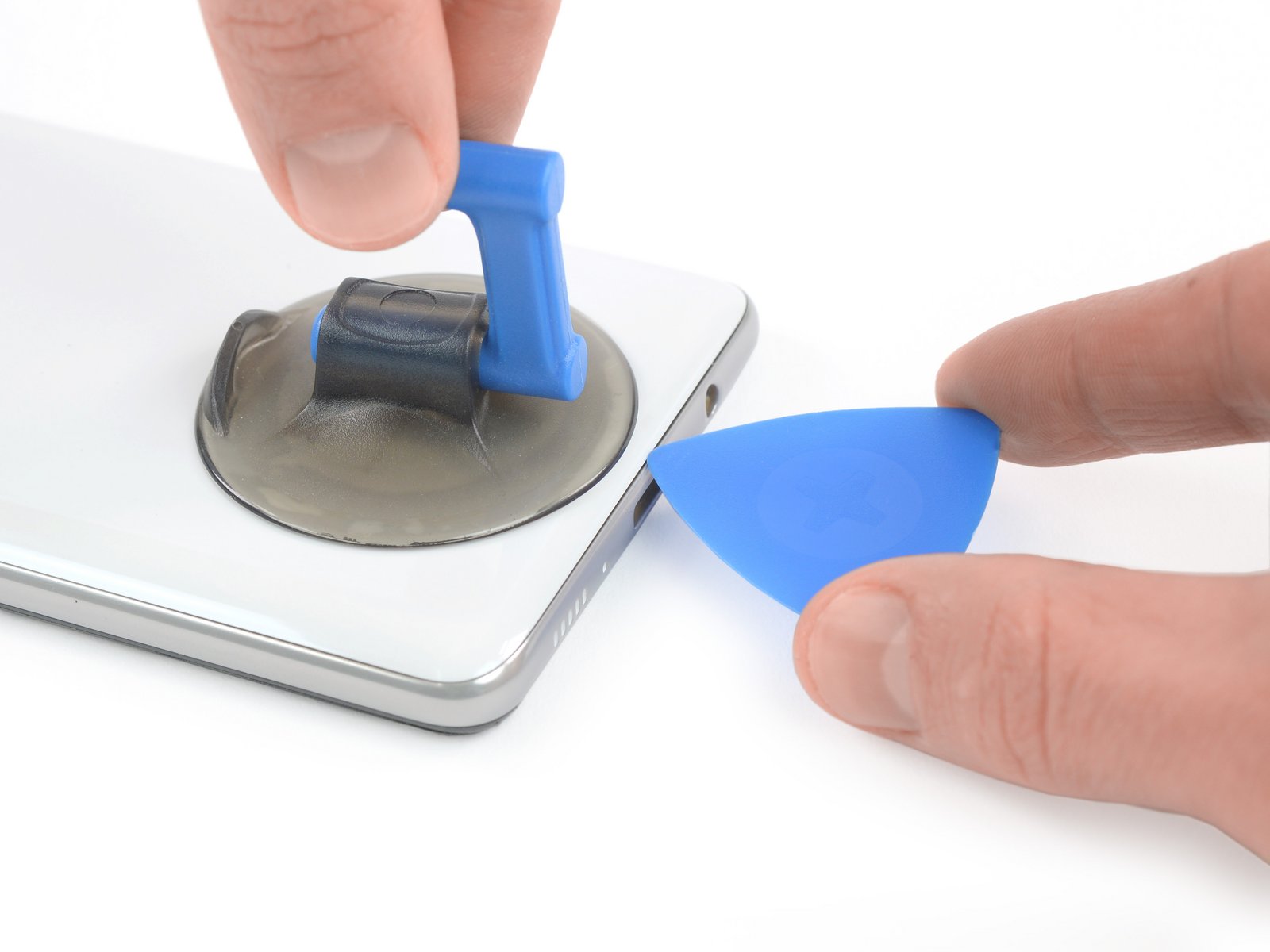

Приложите присоску к задней крышке как можно ближе к порту USB-C. Поднимите нижний край задней крышки рукояткой присоски, открыв небольшой зазор между задней крышкой и рамой. Вставьте кончик открывающейся кирки в созданный вами зазор. Сдвиньте открывающуюся отмычку в нижний левый угол и оставьте ее там.

Шаг 4

Вставьте вторую резку и сдвиньте ее из нижнего левого угла в нижний правый угол, чтобы разрезать клей. Оставьте открывающие резцы на месте, чтобы клей не заклеился.

Шаг 5

Вставьте третью отмычку под нижний правый угол задней обложки. Если у вас возникли проблемы, приложите больше тепла, чтобы еще больше размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева. Сдвиньте его по правому краю телефона в верхний правый угол, чтобы разрезать клей. Оставьте открывающую планку в верхнем правом углу, чтобы клей не заклеился.

Шаг 6

Вставьте четвертую отмычку под правым верхним углом. Сдвиньте его по верхнему краю в левый угол, чтобы разрезать клей. Оставьте открывающую лопатку на своем месте, чтобы клей не заклеился.

Шаг 7

Вставьте пятую прорезь в левый верхний угол и сдвиньте ее по краю, чтобы отрезать оставшийся клей.

Шаг 8

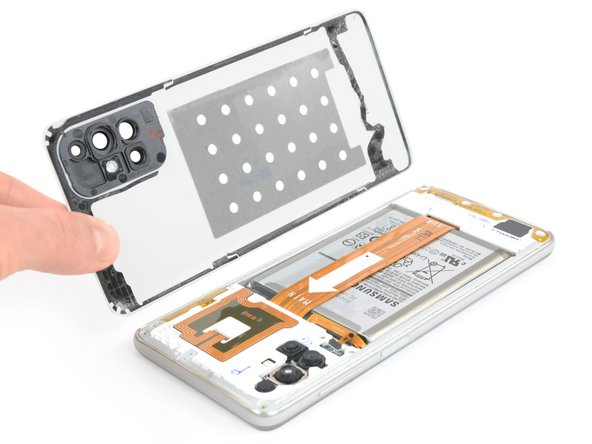

Снимаем заднюю крышку.

Шаг 9

Используйте острый конец лопатки, чтобы отсоединить датчик отпечатков пальцев от материнской платы.

Шаг 10

Выкрутите 15 винтов Phillips # 00 длиной 4,0 мм, которыми крепится средняя рама.

Шаг 11

Средняя рама удерживается пластиковыми зажимами. Вставьте прорезь между средней рамкой и дисплеем рядом с портом usb-c. Сдвиньте открывающуюся отмычку в нижний правый угол, чтобы освободить пластиковые зажимы.

Шаг 12

Сдвиньте открывающий отмычку по правому краю, чтобы освободить пластиковые зажимы.

Шаг 13

Сдвиньте открывающий отмычку по верхнему краю, чтобы освободить среднюю раму от пластиковых зажимов.

Шаг 14

Сдвиньте отмычку по левому краю, чтобы освободить пластиковые зажимы.

Шаг 15

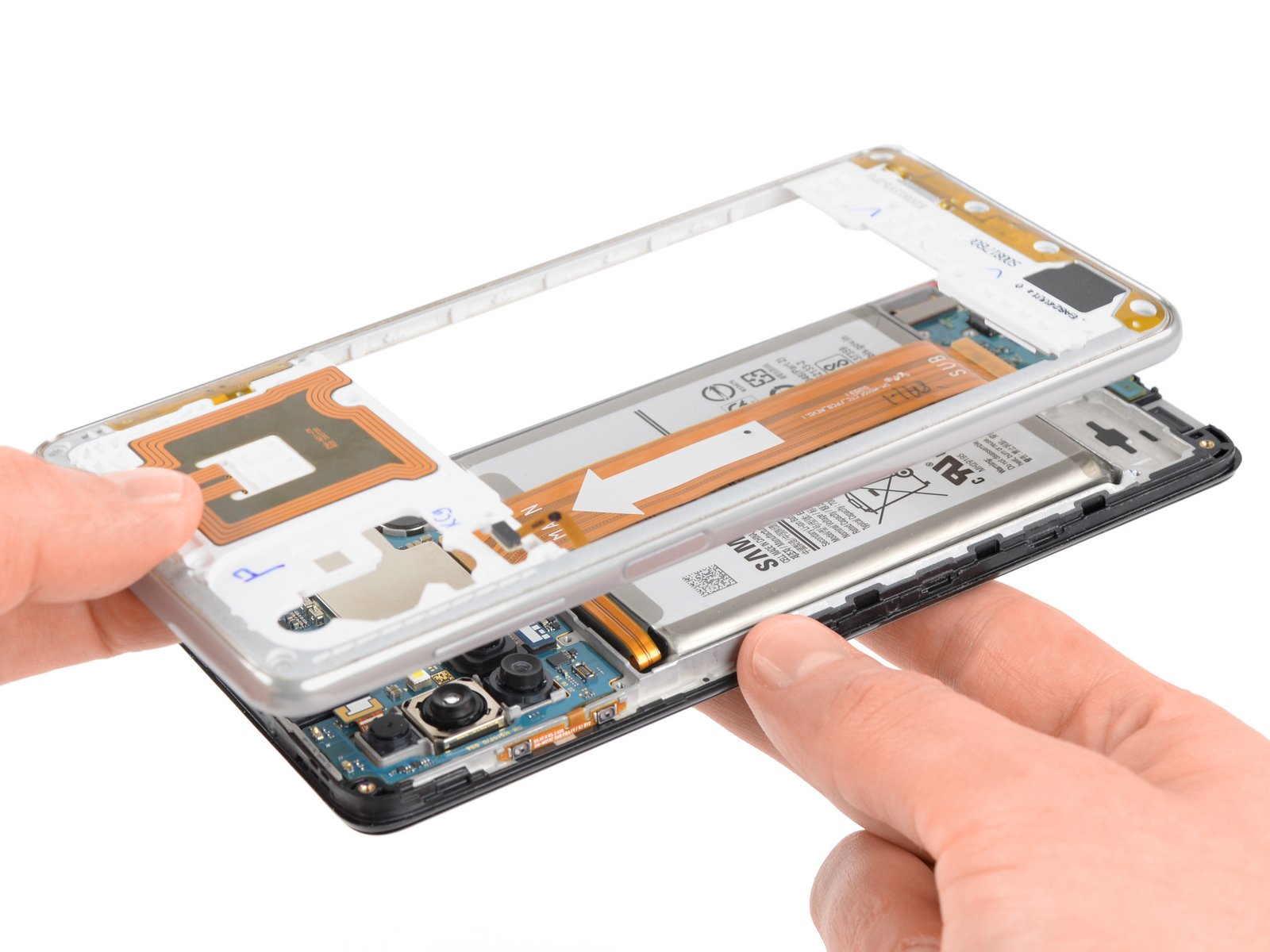

Снимите среднюю рамку.

Шаг 16

Используйте плоский конец лопатки, чтобы отсоединить аккумулятор.

Шаг 17

Плоским концом лопатки отсоедините кабель дисплея от дочерней платы.

Шаг 18

Подготовьте iOpener и приложите его к дисплею как минимум на две минуты, чтобы ослабить клей под ним. Клей наносится по краям дисплея. Убедитесь, что iOpener закрывает все края, и при необходимости повторите процесс нагрева.

Шаг 19

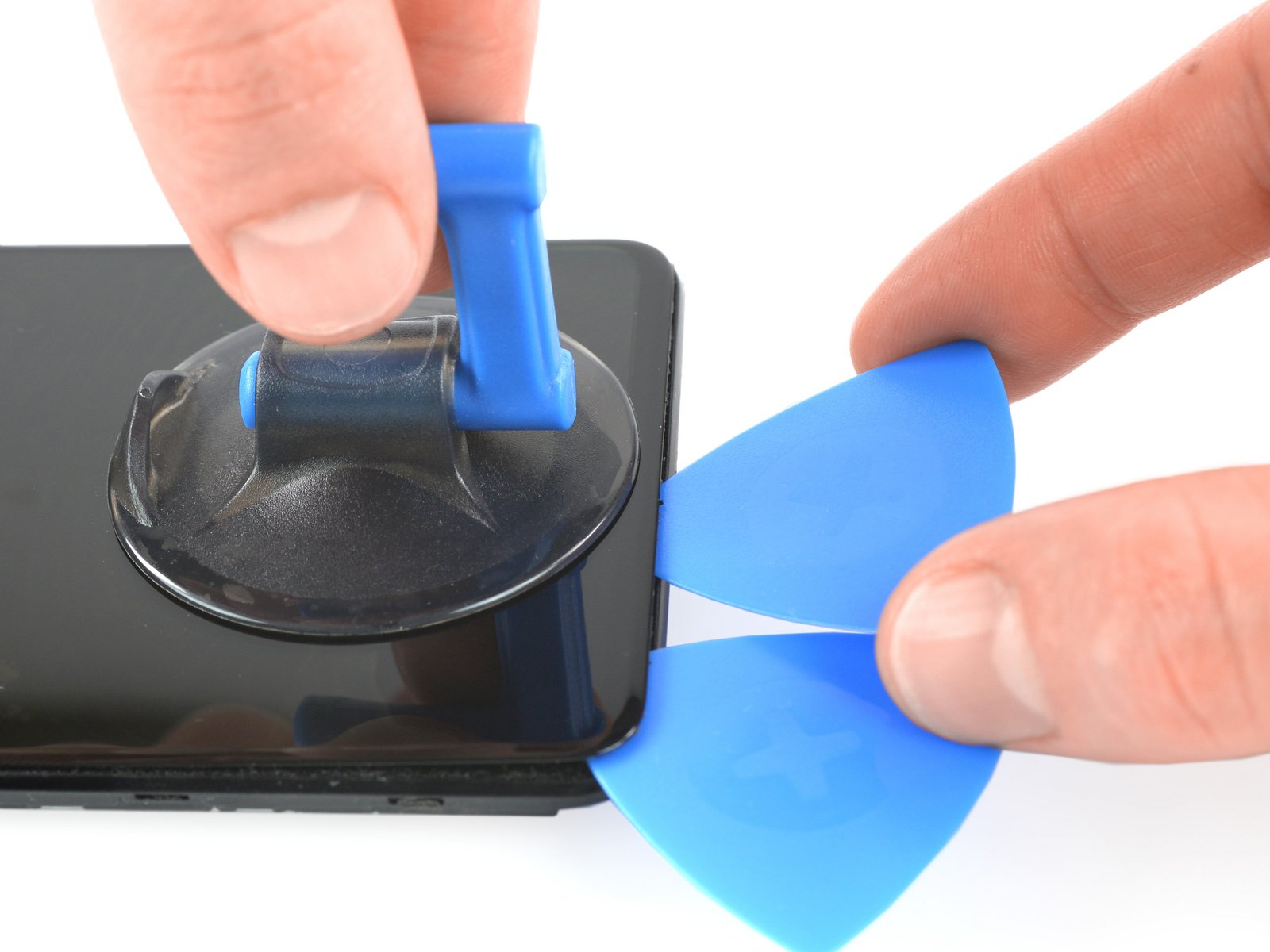

Приложите присоску к нижнему краю. Если экран треснул, присоска может не прилипнуть. Попробуйте приподнять его с помощью прочной ленты или приклейте присоску суперклеем и дайте ей застыть, чтобы вы могли продолжить. Сильно и равномерно потяните всасывающий патрубок вверх, чтобы образовался зазор. Вставьте открывающую кирку в зазор между дисплеем и рамкой. Сдвиньте открывающуюся отмычку в нижний левый угол и оставьте ее там.

Шаг 20

Вставьте вторую резку и сдвиньте ее в правый нижний угол, чтобы разрезать клей. Оставьте открывающую лопатку на своем месте, чтобы клей не заклеился.

Шаг 21

Вставьте третью прорезь и сдвиньте ее по левому краю, чтобы разрезать клей. Оставьте открывающую кирку в правом верхнем углу.

Шаг 22

Возможно, вам придется повторно нагреть и повторно нанести iOpener несколько раз, чтобы телефон достаточно нагрелся, чтобы можно было разрезать клей. Следуйте инструкциям iOpener, чтобы избежать перегрева. Вставьте четвертую прорезь и сдвиньте ее в верхний левый угол, чтобы разрезать клей. Оставьте открывающую лопатку на своем месте, чтобы клей не заклеился.

Шаг 23

Вставьте пятую отмычку и сдвиньте ее по левому краю, чтобы отрезать оставшийся клей.

Шаг 24

Проденьте кабель дисплея через рамку.

Шаг 25

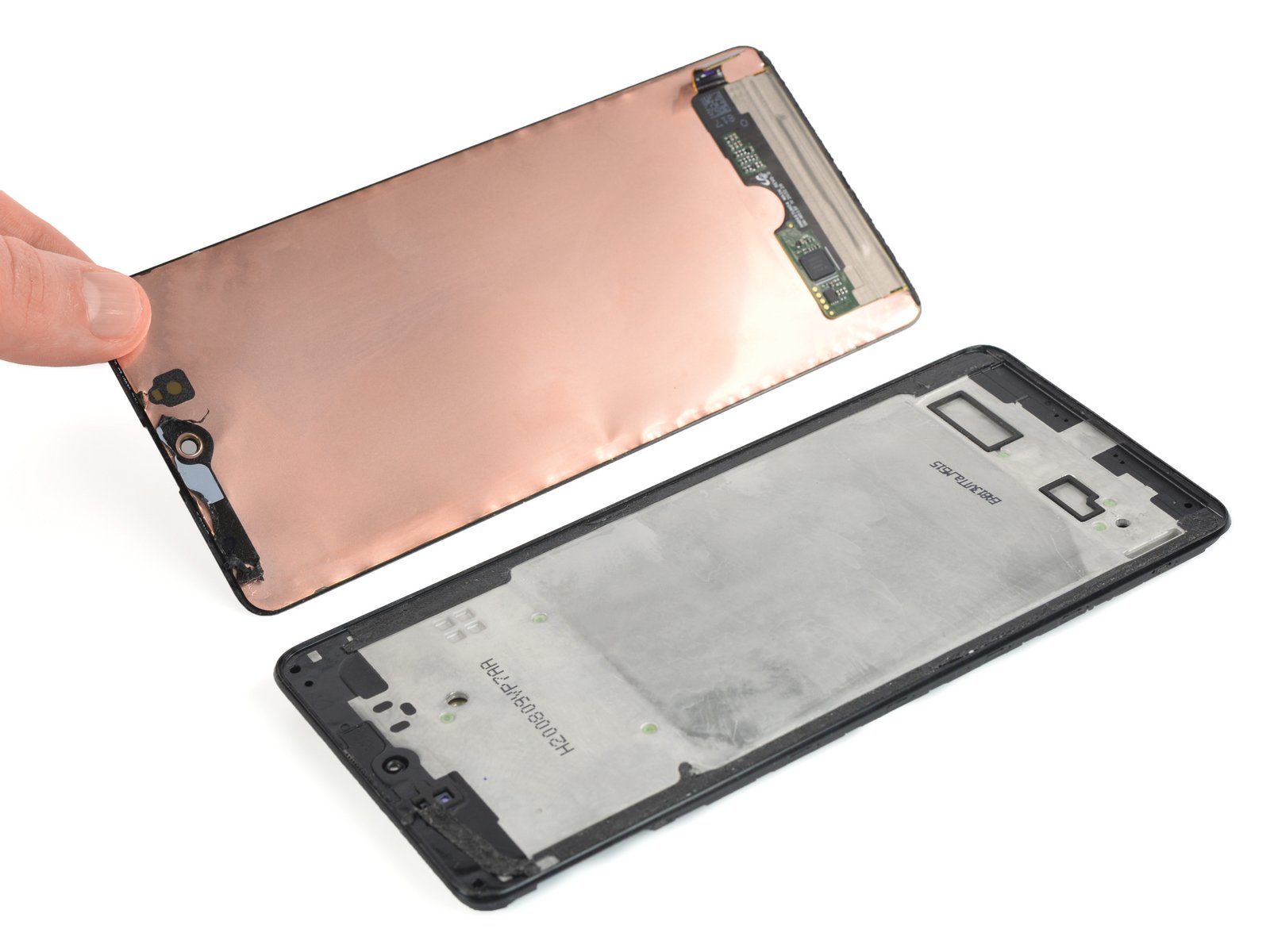

Снимите дисплей.

Выводы

Если возможно, включите устройство и проверьте ремонт перед установкой нового клея и повторной герметизацией. Вашу новую заменяемую деталь с оригинальной - вам может потребоваться перенести оставшиеся компоненты или удалить липкую подложку с новой детали перед установкой. Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке. При необходимости нанесите новый клей после очистки участков изопропиловым спиртом (> 90 %). Способ закрепить новый экран - это наклеить на заднюю часть листа двусторонней ленты Специальный вырезания. Сдайте электронные отходы сертифицированному переработчику R2 или e-Stewards.
