Як використовувати штангенциркуль?

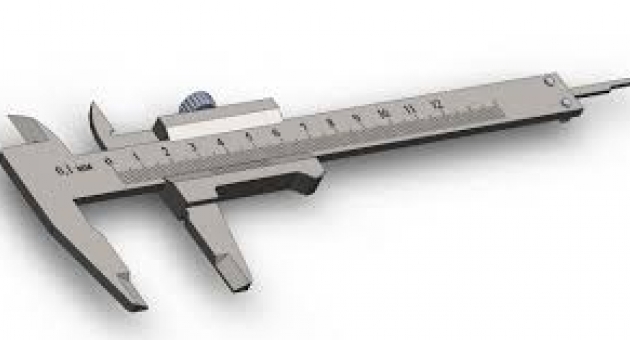

Штангенциркуль - це ручний прилад, який використовується для вимірювання з точністю до десятих, двадцятих, п'ятдесятих або сотих часток міліметра. Цей інструмент зазвичай використовується для вимірювання товщини листового металу, діаметра дроту чи труби тощо. Ви можете придбати штангенциркуль в інтернет магазин Hogert.

Навіщо використовується штангенциркуль?

Давайте розглянемо детальніше, що ми можемо виміряти за допомогою цього інструменту. Які є 4 способи використання штангенциркуля? Незалежно від того, чи є він цифровим, ноніусовим, двадцять шостим, сотеним і т. д., за допомогою штангенциркуля можна визначити 4 значення:

Зовнішній діаметр предмета використовуючи зовнішній штангенциркуль.
Внутрішній діаметр визначений внутрішнім супортом інструменту.
Глибина об'єкта завдяки датчику глибини завдяки датчику глибини.
Відстань між двома точками чи поверхнями за допомогою губок штангенциркуля.

Як користуватись штангенциркулем?

Все, що вам потрібно зробити, це просто додати щелепи до об'єкта, який потрібно виміряти, виходячи з розміру, який потрібно взяти. Потім ви можете прочитати вимірювання на шкалі або дисплеї, залежно від типу штангенциркуля, який ви використовуєте.

Залежно від виміру, який потрібно виконати, штангенциркуль може мати різні характеристики:

Зовнішні розміри: має дві губки, призначені для щільного прилягання до зовнішніх стінок предмета.
Внутрішні виміри: має дві губки, призначені для вимірювання відстані між внутрішніми стінками предмета.
Глибина: має стрижень, призначений для того, щоб опуститися в отвір і потім виміряти його глибину.
Універсальний: він має комбінацію губок, призначених для проведення декількох вимірювань.

Як ви читаєте штангенциркуль?

Те, як ви читаєте цифри штангенциркуля, залежить від моделі інструменту, який ви використовуєте. Давайте розглянемо нижче, як читати ноніус, циферблат та цифрові штангенциркулі.

Як ви читаєте штангенциркуль?

Насамперед, давайте розберемося, як користуватися штангенциркулем. Натиснувши кнопку розблокування, розташовану в нижній частині ноніуса, ви можете видалити верхній та нижній дзьоби. Прочитайте такі кроки, щоб зрозуміти, як читати штангенциркуль ноніуса:

Прочитайте ціле значення: подивіться головну шкалу штангенциркуля і знайдіть ціле значення, найближче до кінця губок штангенциркуля. Наприклад, якщо ціле число, найближче до губ штангенциркуля, дорівнює 3, запишіть значення 3.
Прочитайте значення ноніуса: знайдіть шкалу ноніуса (менша шкала поруч із основною шкалою) та знайдіть лінію ноніуса, яка збігається з однією з ліній основної шкали. Відповідне значення ноніуса вказується номером рядка ноніуса. Наприклад, якщо лінія ноніуса вирівняна з третьою лінією основної шкали значення ноніуса дорівнює 0,3.
Обчислити загальний вимір: щоб обчислити загальний вимір, додайте значення до значення ноніуса. Наприклад, якщо ціле значення дорівнює 3, а значення ноніуса дорівнює 0,3, загальний вимір дорівнює 3,3.
Якщо вам потрібно виміряти глибину, ви повинні розташувати протилежний кінець нерухомої частини на зовнішньому краї об'єкта, а стрижень розмістити на дні.
Важливо бути дуже обережним та використовувати правильні одиниці на кожній шкалі. У деяких випадках розрахунок може бути складним, оскільки значення ноніуса може відрізнятись залежно від моделі калібру. Тому важливо уважно прочитати інструкції виробника, щоб зрозуміти, як читати конкретний датчик ноніуса, який ви використовуєте.
