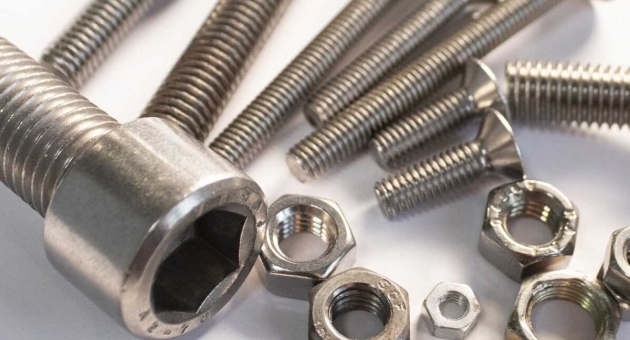

Гвинти: Арт металевої сполуки

Гвинти в кріпленні: DIN, класи прочності, матеріал, покриття та шлиці

Кріплення - це ключовий елемент у будь-якому виробі або конструкції. Серед різних типів кріплення гвинти займають особливе місце завдяки своїй універсальності та надійності.

DIN у гвинтах

DIN (Deutsches Institut für Normung) - німецький інститут стандартизації, який розробляє та встановлює стандарти для широкого спектра продукції, включаючи кріплення. Стосовно гвинтів, DIN-стандарти визначають такі характеристики як форма, розмір, матеріал, міцність та багато інших параметрів.

Ось деякі аспекти DIN стосовно гвинтів:

1. Типи головок: DIN визначає різні форми головок гвинтів, такі як шестигранна, кругла, циліндрична та інші.
2. Типи різьблення: Є різні стандарти DIN для повних та часткових різьбленнь, а також для кроку різьби.
3. Розміри: DIN визначає різні діаметри та довжини гвинтів, що дає можливість вибрати відповідний розмір для конкретного застосування.
4. Матеріал і міцність: Залежно від застосування, гвинти можуть виготовлятися з різних матеріалів і мати різні класи міцності, що також регулюється DIN-стандартами.
5. Поверхнева обробка: DIN визначає стандарти для різних типів покриттів гвинтів, таких як гальванічне цинкування, нікелювання тощо.
6. Технічні характеристики: Залежно від стандарту, можуть бути визначені інші технічні характеристики, такі як твердість, межа текучості, витримка на розтяг та інші механічні властивості.

Декілька прикладів DIN стандартів для гвинтів:

• DIN 933: Шестигранний гвинт з повним різьбленням.
• DIN 912: Циліндричний гвинт із внутрішнім шестигранником.
• DIN 7985: Крестовий головний гвинт.

DIN-стандарти відіграють ключову роль у забезпеченні якості та сумісності гвинтів у різних галузях промисловості. При виборі гвинтів для конкретного застосування завжди варто звертати увагу на відповідний DIN-стандарт.

Класи прочності гвинтів

Клас прочності гвинтів відображає їхню механічну міцність. Цей показник допомагає інженерам та конструкторам вибирати відповідний гвинт для конкретних умов навантаження.

1. Що таке клас прочності?

Клас прочності складається з двох чисел, розділених крапкою, наприклад, 8.8, 10.9 чи 12.9.

1. • Перше число показує межу міцності на розтяг в мегапаскалях (МПа) поділену на 100.
   • Друге число представляє межу текучості (або пропорційну межу еластичності) відносно межі міцності на розтяг. Наприклад, для класу 8.8 межа текучості становить 80% від межі міцності на розтяг.
2. Найпоширеніші класи прочності:
   • 4.6: Цей клас часто використовується для загальних застосувань, де немає великих механічних навантажень. Межа міцності на розтяг складає 400 МПа, а межа текучості — 240 МПа.
   • 8.8: Це один з найпопулярніших класів прочності для гвинтів. Межа міцності на розтяг — 800 МПа, межа текучості — 640 МПа.
   • 10.9: Високоміцний клас прочності, який часто використовується в автомобільній промисловості. Межа міцності на розтяг — 1000 МПа, межа текучості — 900 МПа.
   • 12.9: Це один з найміцніших класів прочності. Межа міцності на розтяг — 1200 МПа, межа текучості — 1080 МПа.
3. Важливість класів прочності:

Вибір гвинтів з відповідним класом прочності є критично важливим для забезпечення безпеки та надійності з'єднань. Неправильний вибір може призвести до втрати міцності з'єднання, деформації або навіть руйнування конструкції.

Класи прочності гвинтів відіграють важливу роль у визначенні їхньої здатності витримувати певні механічні навантаження. При виборі гвинтів завжди важливо враховувати їх клас прочності з урахуванням специфікацій проекту.

Матеріали для виготовлення гвинтів

Матеріал, з якого виготовляється гвинт, впливає на його міцність, корозійну стійкість, магнітні властивості та інші характеристики. Давайте розглянемо основні матеріали, з яких виготовляють гвинти, та їхні особливості:

1. Вуглецева сталь: Це найпоширеніший матеріал для виробництва гвинтів. Вуглецева сталь містить від 0,05% до 2,1% вуглецю, що впливає на її міцність та твердість. Гвинти, виготовлені з вуглецевої сталі, зазвичай піддаються термічній обробці для збільшення міцності.
2. Нержавіюча сталь: Гвинти з нержавіючої сталі володіють відмінною корозійною стійкістю завдяки наявності в їх складі хрому, нікелю та молібдену. Ці гвинти ідеально підходять для застосування в агресивних середовищах або там, де є вимоги до зовнішнього вигляду.
3. Латунь: Латунні гвинти мають відмінні антикорозійні властивості та зазвичай використовуються в декоративних цілях через їх яскравий, золотистий колір.
4. Бронза: Гвинти з бронзи також мають хорошу корозійну стійкість та володіють відмінними антифрикційними властивостями. Їх часто використовують у морських застосуваннях.
5. Алюміній: Цей матеріал легкий та має хорошу корозійну стійкість, але його міцність менша, ніж у сталевих гвинтів. Гвинти з алюмінію зазвичай використовуються в авіаційній промисловості та інших застосуваннях, де важлива легкість.
6. Титан: Титанові гвинти відзначаються високою міцністю при низькій вазі. Вони стійкі до корозії та використовуються в медицині, авіації та космонавтиці.

Матеріал гвинта визначає його ключові характеристики, такі як міцність, твердість та корозійна стійкість. При виборі гвинта завжди важливо враховувати умови його експлуатації та вимоги до матеріалу, з якого він виготовлений.

Покриття гвинтів

Покриття гвинтів виконують для захисту від корозії, підвищення зносостійкості, поліпшення естетичних якостей або для забезпечення легкості скручування. Давайте розглянемо декілька поширених типів покриттів для гвинтів:

1. Цинковання: Це одне з найпоширеніших покриттів для сталевих гвинтів. Цинкове покриття надає відмінний захист від корозії. Гвинти можуть бути гарячеоцинковані (для важких умов експлуатації) або електролітично оцинковані (для загальних умов).
2. Нікелювання: Нікелеве покриття надає гладку, сріблясту поверхню, яка стійка до корозії та має декоративний вигляд.
3. Кадміювання: Кадмій створює м'яке, гладке покриття, яке відмінно захищає від корозії, особливо в солоному середовищі.
4. Фосфатування: Покриття на основі фосфату зазвичай чорного кольору і використовується для підготовки поверхні до подальшого покриття мастилом або фарбою.
5. Діфузійне цинкування: Цей метод передбачає дифузію цинку у поверхню сталі, створюючи міцне, корозійностійке покриття.
6. Покриття на основі тефлону: Відмінно зменшує тертя, що полегшує процес скручування.
7. Гальванічне золото: Застосовується в електроніці для забезпечення хорошої електричної провідності та захисту від окислення.

Покриття гвинтів допомагає подовжити термін їх служби, забезпечуючи захист від корозії та інших агресивних факторів зовнішнього середовища. При виборі покриття важливо враховувати умови експлуатації гвинта та специфікації застосування.

Шлиці у гвинтах

Шлиць – це профіль у головці гвинта, який дозволяє використовувати інструмент для вкручування чи вивертання гвинта. Різні типи шлиців призначені для виконання різних завдань, забезпечуючи зручність, надійність та ефективність в роботі. Ось декілька поширених типів шлиців:

1. Прямий шлиц (плоский): Це найбільш традиційний тип шлиця, який представляє собою пряму пазу в головці гвинта. Його легко використовувати, але велика навантаження може призвести до його зносу.
2. Крестоподібний шлиц (Phillips): Цей шлиц має форму креста та зазвичай позначається як "PH". Він забезпечує краще зчеплення з викруткою порівняно з прямим шлицем.
3. Pozidriv: Схожий на Phillips, але має додаткові утоплення для забезпечення кращого зчеплення.
4. Torx (зірка): Цей шлиц має форму зірки, що забезпечує відмінне зчеплення та зменшує ризик виковзання інструмента.
5. Allen (шестигранник): Цей шлиц має форму шестигранника. Для вкручування гвинтів із таким шлицем використовують ключі-шестигранники.
6. Square (квадратний): Має квадратну форму і надає хороше зчеплення без ризику виковзання.
7. Tri-wing: З трьома «крилами» і є менш поширеним, але використовується в деяких спеціалізованих застосуваннях.
8. Spanner (з двома отворами): Має два маленьких отвора на головці. Це зазвичай антивандальний дизайн, який ускладнює вивертання без спеціального інструмента.

Вибір шлиця залежить від конкретного застосування та вимог до гвинта. Деякі шлиці призначені для забезпечення великої міцності з'єднання та запобігання виковзання, інші – для специфічних або обмежених застосувань. При виборі гвинта важливо враховувати тип шлиця, щоб впевнитися в його відповідності інструменту та завданням, яке стоїть перед вами.

При виборі гвинта необхідно враховувати ряд параметрів, щоб забезпечити найбільш надійне та довговічне кріплення. Це включає в себе стандарт, клас прочності, матеріал, покриття та тип шлиця.
